Lampu Isyarat Pejalan Kaki Kuasa Rendah: Litar Mesh, Arus Malar dan EMC

Lampu isyarat pejalan kaki mungkin kelihatan seperti peranti LED yang agak ringkas, tetapi prestasinya menjadi lebih mencabar apabila ia dipasang di persimpangan bertanda dan dijangka beroperasi secara berterusan selama bertahun-tahun. Kegagalan manik lampu LED boleh menjejaskan ketekalan visual isyarat jika litar tidak direka untuk mengasingkan kerosakan. Variasi arus yang tidak terkawal juga boleh menjejaskan keadaan operasi LED, manakala penukaran kuasa yang tidak cekap boleh meningkatkan penggunaan elektrik dalam tempoh operasi yang panjang. Di persimpangan dengan berbilang peranti elektronik, gangguan elektromagnet adalah satu lagi faktor yang perlu dipertimbangkan semasa pemilihan produk.

For traffic signal purchasers, road engineering contractors, traffic management departments, and intelligent transportation system integrators, a Low Power Pedestrian Traffic Light should therefore be evaluated through more than its nominal wattage. Seni bina litar LED, bekalan kuasa, pemacu arus malar, faktor kuasa, herotan harmonik, struktur optik, perlindungan alam sekitar dan keperluan penyelenggaraan semuanya mempengaruhi prestasi isyarat selepas pemasangan.

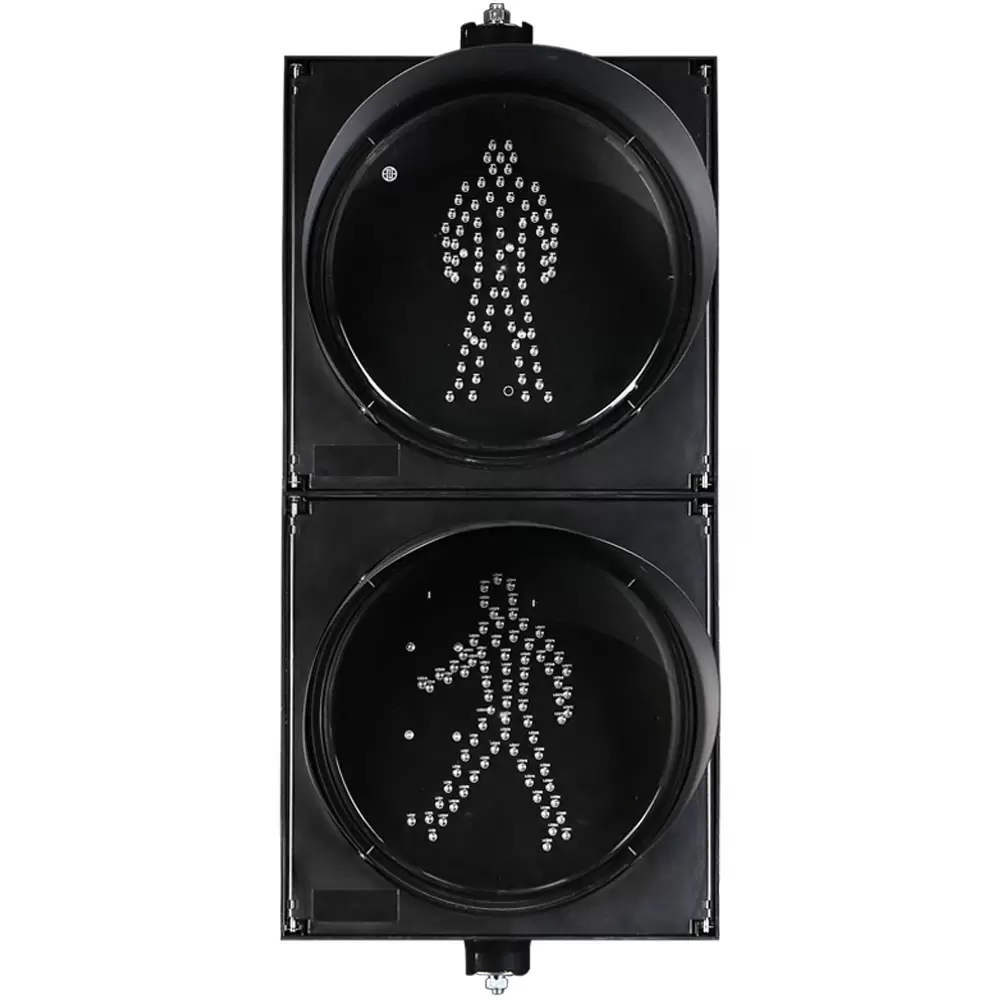

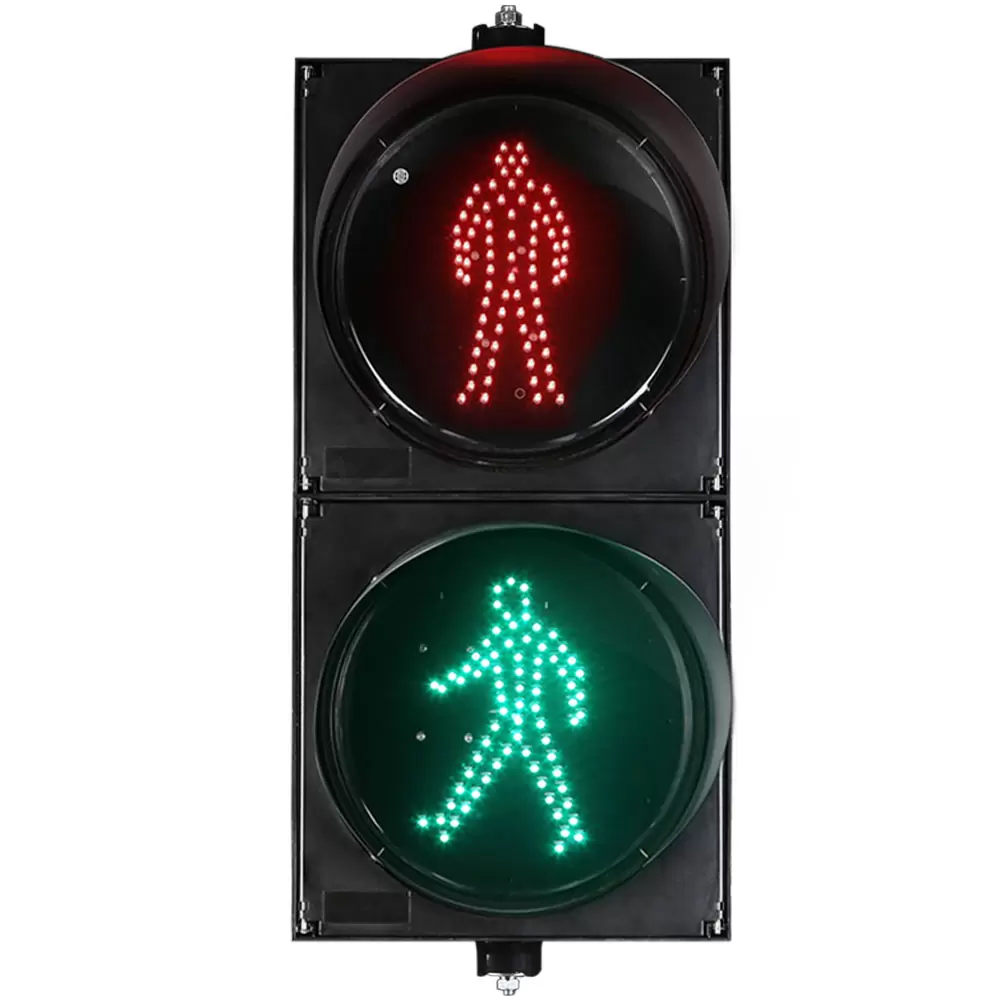

Lampu Isyarat Pejalan Kaki Kuasa Rendah FAMA direka sebagai pemasangan dua unit untuk aplikasi lintasan pejalan kaki. Teras lampunya menggabungkan papan lampu, kanta, bekalan kuasa, mangkuk lampu dan komponen struktur lain. Spesifikasi produk yang diterbitkan termasuk input AC85–264V, faktor kuasa sehingga 0.98, THD di bawah 10% dan spesifikasi jangka hayat LED sekurang-kurangnya 100,000 jam. Parameter ini menyediakan asas yang boleh diukur untuk menilai produk dan bukannya hanya bergantung pada penerangan umum seperti "jimat tenaga" atau "boleh dipercayai."

Mengapa Reka Bentuk Litar Mesh Penting dalam Lampu Isyarat Pejalan Kaki Kuasa Rendah

Papan lampu LED ialah salah satu komponen terpenting dalam isyarat pejalan kaki kerana ia menentukan cara manik lampu LED disambungkan secara elektrik dan cara paparan berkelakuan apabila komponen individu gagal.

Lampu Isyarat Pejalan Kaki Kuasa Rendah FAMA menggunakan reka bentuk litar mesh. Mengikut reka bentuk produk, apabila manik lampu LED individu gagal, litar secara automatik mengasingkan titik kerosakan supaya manik LED yang tinggal boleh terus beroperasi. Ini bertujuan untuk mengekalkan kesan paparan keseluruhan dan bukannya membenarkan kegagalan LED setempat menjejaskan manik lampu yang tinggal.

Pendekatan ini amat berkaitan dengan aplikasi isyarat pejalan kaki. Isyarat yang dipasang di sebelah jalan yang sibuk tidak selalu mudah diakses untuk penyelenggaraan segera. Penggantian mungkin memerlukan kakitangan penyelenggaraan untuk bekerja di tepi jalan yang aktif, mengatur kawalan lalu lintas yang sesuai, atau menjadualkan campur tangan semasa tempoh operasi yang sesuai.

Dengan seni bina litar mesh, kerosakan LED individu dianggap sebagai masalah elektrik setempat dan bukannya menjadi kegagalan keseluruhan tatasusunan LED secara automatik.

Dari perspektif perolehan, ini mewujudkan beberapa perkara yang patut diperiksa:

• Pengasingan kerosakan: sama ada kegagalan LED individu boleh diasingkan secara elektrik daripada litar LED yang tinggal.

• Kesinambungan paparan: sama ada baki LED terus memberikan petunjuk pejalan kaki yang dimaksudkan.

• Seni bina litar: sama ada papan LED direka bentuk sekitar toleransi kerosakan setempat dan bukannya susunan bergantung kepada siri yang mudah.

• Kesan penyelenggaraan: sama ada kerosakan LED setempat semestinya memerlukan penggantian segera papan lampu lengkap.

• Penyelesaian masalah medan: sama ada kakitangan penyelenggaraan boleh membezakan kerosakan peringkat LED daripada masalah pemandu atau bekalan kuasa.

Tujuan pengasingan kesalahan bukanlah untuk mendakwa bahawa LED yang gagal menjadi tidak kelihatan. Komponen yang gagal tetap menjadi kesalahan. Nilai kejuruteraan ialah kesan elektriknya boleh dibendung supaya manik lampu LED yang tinggal terus beroperasi.

Bagi jabatan pengurusan trafik atau kontraktor yang menguruskan sejumlah besar persimpangan, perbezaan ini penting. Kebolehpercayaan bukan sahaja tentang mencegah kegagalan komponen; ia juga melibatkan kawalan akibat apabila komponen individu akhirnya gagal.

Bekalan Kuasa dan Pemacu Arus Malar Menentukan Lebih Daripada Penggunaan Tenaga

Prestasi kuasa rendah tidak seharusnya dinilai oleh watt LED sahaja. Bekalan kuasa dan pemacu LED menentukan cara kuasa elektrik ditukar dan dihantar ke papan lampu.

Lampu Isyarat Pejalan Kaki Kuasa Rendah FAMA menggunakan bekalan kuasa standard Euro yang direka secara bebas dengan faktor kuasa sehingga 0.98. Produk ini juga menggunakan teknologi pemacu arus malar untuk mengekalkan arus kerja yang stabil untuk tatasusunan LED.

Spesifikasi ini menerangkan aspek prestasi elektrik yang berbeza.

Reka bentuk bekalan kuasa mempengaruhi bagaimana cekap tenaga elektrik input ditukar untuk sistem LED. Spesifikasi FAMA yang diterbitkan menyenaraikan penggunaan kuasa lampu tidak lebih daripada 6 W untuk merah statik, 5 W untuk hijau dinamik dan 5 W untuk hijau statik pada versi 200 mm. Untuk versi 300 mm, angka yang sepadan adalah tidak lebih daripada 7 W, 6 W dan 6 W.

Angka-angka ini lebih berguna kepada pembeli daripada tuntutan peratusan yang tidak disokong kerana ia boleh digabungkan ke dalam pengiraan tenaga peringkat projek berdasarkan bilangan sebenar unit isyarat dan jadual operasi.

Faktor kuasa juga harus difahami dengan betul. Faktor kuasa sehingga 0.98 tidak bermakna lampu isyarat menggunakan hanya 2% daripada kuasa terkadarnya, dan ia juga tidak mewakili kadar penjimatan tenaga sebanyak 98%. Ia menerangkan hubungan antara kuasa sebenar dan kuasa ketara di bawah keadaan operasi yang berkaitan. Penggunaan elektrik sebenar masih perlu dinilai daripada kuasa pengendalian produk, keadaan operasi, pemasaan isyarat dan kuantiti pemasangan.

Mengapa Pemacu Arus Malar Penting untuk Isyarat LED

LED sensitif kepada arus operasi, menjadikan kawalan arus sebagai bahagian penting dalam reka bentuk pemacu LED.

Pemacu arus malar mengawal arus yang dibekalkan kepada beban LED dan bukannya membenarkan arus operasi turun naik tanpa peraturan terkawal. Untuk lampu isyarat pejalan kaki, ini mewujudkan keadaan operasi elektrik yang lebih terkawal untuk manik lampu LED.

FAMA mengenal pasti pemacu arus malar sebagai ciri fungsi Lampu Isyarat Pejalan Kaki Kuasa Rendah dan menyatakan bahawa reka bentuk itu bertujuan untuk mengekalkan arus kerja yang stabil, menyokong hayat perkhidmatan LED dan mengurangkan keperluan penyelenggaraan kemudian. Spesifikasi yang diterbitkan menyenaraikan jangka hayat LED ≥100,000 jam.

Angka 100,000 jam harus ditafsirkan sebagai jangka hayat LED yang ditentukan pengeluar dan bukannya jaminan bahawa pemasangan isyarat lalu lintas yang lengkap akan beroperasi tepat pada tempoh tersebut tanpa penyelenggaraan. Prestasi bekalan kuasa, suhu operasi, keadaan pemasangan, pendedahan alam sekitar dan komponen lain semuanya boleh menjejaskan hayat perkhidmatan lapangan sebenar.

Inilah sebabnya mengapa pembeli harus menilai manik lampu LED + pemandu + bekalan kuasa + keadaan terma dan persekitaran sebagai satu sistem elektrik dan bukannya memilih LED hanya berdasarkan angka jangka hayat nominal.

THD dan EMC: Mengapa Keserasian Elektrik Penting di Persimpangan

Lampu isyarat pejalan kaki tidak beroperasi secara bebas. Persimpangan isyarat moden mungkin termasuk kepala isyarat kenderaan, isyarat pejalan kaki, pengawal trafik, pengesan, peralatan komunikasi, paparan kira detik dan peranti elektronik lain.

Akibatnya, keserasian elektromagnet perlu dipertimbangkan sebagai sebahagian daripada sistem isyarat lalu lintas yang lengkap.

FAMA menetapkan THD di bawah 10% untuk Lampu Isyarat Pejalan Kaki Kuasa Rendahnya dan menerangkan produk tersebut sebagai mempunyai keserasian elektromagnet yang direka untuk mengurangkan gangguan dengan grid kuasa dan peralatan lain di persimpangan.

Herotan harmonik jumlah adalah relevan kerana beban elektronik bukan linear boleh memasukkan komponen harmonik ke dalam bentuk gelombang semasa. Mengawal herotan harmonik boleh menyumbang kepada persekitaran elektrik yang lebih boleh diramal apabila berbilang peranti elektronik berkongsi infrastruktur kuasa yang sama.

Walau bagaimanapun, THD di bawah 10% tidak boleh ditafsirkan sebagai jaminan bahawa keseluruhan persimpangan akan bebas daripada gangguan elektromagnet. Prestasi EMC peringkat sistem juga dipengaruhi oleh kualiti kuasa, pendawaian, pembumian, amalan pemasangan, peralatan yang disambungkan dan ciri-ciri keseluruhan sistem elektrik.

Untuk penyepadu sistem pengangkutan pintar, perbezaan ini penting. Isyarat pejalan kaki adalah satu komponen dalam sistem yang lebih besar. Ciri bekalan kuasa dan EMCnya perlu serasi dengan pengawal trafik dan peralatan lain dan bukannya dinilai secara berasingan.

Oleh itu hubungan itu boleh difahami sebagai:

Bekalan Kuasa → Pemacu LED → Litar LED → Paparan Optik → Persekitaran Elektrik Persimpangan

Setiap peringkat mempengaruhi seterusnya. Lampu isyarat pejalan kaki yang sesuai secara teknikal harus menyediakan ciri elektrik terkawal sambil mengekalkan petunjuk visual yang diperlukan.

Memilih Papan Tanda Lampu Isyarat Pejalan Kaki untuk Aplikasi Persimpangan Sebenar

Papan Tanda Lampu Isyarat Pejalan Kaki perlu dipilih mengikut susun atur persimpangan dan keperluan lintasan pejalan kaki dan bukannya hanya dengan rupa atau saiz nominal.

Lampu Isyarat Pejalan Kaki Kuasa Rendah FAMA ialah pemasangan dua unit yang direka untuk persimpangan kawalan isyarat lalu lintas yang menyediakan lintasan pejalan kaki. Teras lampunya termasuk papan lampu, kanta, bekalan kuasa, mangkuk lampu dan komponen struktur yang berkaitan. Rangkaian produk yang diterbitkan termasuk konfigurasi permukaan pemancar cahaya 200 mm dan 300 mm.

Setiap komponen mempunyai peranan tertentu.

Papan lampu:
Papan lampu membawa manik lampu LED dan mentakrifkan seni bina elektrik paparan. Reka bentuk litarnya secara langsung mempengaruhi pengasingan kesalahan dan kesinambungan paparan.

Manik lampu LED:
Sumber LED menentukan output cahaya asas petunjuk pejalan kaki. Kuantiti dan konfigurasi LED perlu dipertimbangkan bersama dengan prestasi optik yang diperlukan dan bukannya dilihat sebagai spesifikasi terpencil.

Kanta:
Kanta membentuk sebahagian daripada struktur optik dan mempengaruhi cara cahaya yang dipancarkan dipersembahkan kepada pejalan kaki dan pengguna jalan raya yang lain.

Bekalan kuasa:
Bekalan kuasa menukar dan mengurus kuasa elektrik masuk yang diperlukan oleh sistem LED. Julat voltan input, penggunaan kuasa, faktor kuasa dan keserasian elektrik hendaklah disemak mengikut keperluan projek.

Mangkuk lampu dan struktur perumahan:
Komponen struktur melindungi dan menyokong elemen optik dan elektrik dalaman. Bahan, pengedap, konfigurasi pemasangan dan keperluan alam sekitar harus dipertimbangkan mengikut aplikasi di tepi jalan yang sebenar.

Penilaian peringkat komponen ini amat berguna apabila membandingkan tanda lampu isyarat pejalan kaki yang berbeza. Dua produk mungkin kelihatan serupa secara luaran semasa menggunakan struktur litar LED yang berbeza, teknologi pemacu, bekalan kuasa dan susun atur dalaman.

Apakah yang Perlu Diperiksa Pasukan Perolehan Sebelum Memilih Lampu Isyarat Pejalan Kaki Kuasa Rendah?

Bagi pembeli isyarat trafik luar negara dan kontraktor kejuruteraan jalan raya, lembaran spesifikasi teknikal harus menyediakan maklumat yang mencukupi untuk membandingkan produk pada kriteria yang boleh diukur.

1. Penggunaan kuasa lampu

Semak penggunaan kuasa secara berasingan untuk keadaan isyarat yang berbeza dan bukannya bergantung pada perihalan "kuasa rendah" umum. Konfigurasi 200 mm dan 300 mm yang diterbitkan oleh FAMA memberikan had kuasa yang berasingan untuk operasi merah statik, hijau dinamik dan hijau statik.

2. Seni bina litar LED

Tanya bagaimana manik lampu LED saling bersambung dan apa yang berlaku apabila satu LED gagal. Reka bentuk litar mesh dengan pengasingan kerosakan setempat boleh mengehadkan kesan elektrik kegagalan LED individu.

3. Pemacu arus malar

Sahkan sama ada pemacu LED menyediakan arus malar terkawal dan cara pemacu disepadukan dengan bekalan kuasa dan papan LED.

4. Faktor kuasa

Faktor kuasa sehingga 0.98 boleh digunakan sebagai parameter elektrik yang boleh diukur semasa menilai bekalan kuasa. Ia harus dipertimbangkan bersama kuasa lampu sebenar dan bukannya dianggap sebagai peratusan penjimatan tenaga bebas.

5. THD dan EMC

Untuk pemasangan yang mengandungi berbilang peranti elektronik, semak ciri THD dan EMC yang dinyatakan. FAMA menetapkan THD di bawah 10% untuk Lampu Isyarat Pejalan Kaki Kuasa Rendah ini.

6. Keadaan operasi persekitaran

Spesifikasi FAMA yang diterbitkan untuk produk termasuk julat suhu operasi -40°C hingga +80°C, kelembapan relatif sehingga 97% RH, dan gred perlindungan IP53. Spesifikasi ini tergolong dalam konfigurasi produk yang disenaraikan dan harus disemak mengikut keperluan persekitaran projek sebenar.

7. Keperluan penyelenggaraan

Pembeli harus mempertimbangkan perkara yang berlaku selepas kerosakan LED, kerosakan pemandu atau masalah bekalan kuasa. Pengasingan kerosakan boleh menjejaskan sama ada masalah LED setempat memerlukan penggantian segera papan lampu lengkap.

8. Integrasi persimpangan

Isyarat hendaklah dinilai dalam sistem kawalan lalu lintas yang dimaksudkan. Ciri-ciri elektrik, konfigurasi isyarat, kaedah pemasangan, antara muka pengawal, keadaan persekitaran, dan akses penyelenggaraan semuanya harus disahkan sebelum pemilihan akhir.

Kuasa Rendah Tidak Bermakna Memilih Watt Terendah

Untuk perolehan isyarat lalu lintas, memilih produk dengan watt nominal terendah tidak semestinya pendekatan yang betul.

Isyarat pejalan kaki mesti masih memberikan petunjuk visual yang sesuai untuk persekitaran pemasangan. Oleh itu, penilaian harus menghubungkan penggunaan elektrik dengan konfigurasi LED, reka bentuk optik, saiz isyarat, keadaan operasi, keperluan tontonan dan keadaan persekitaran.

Contohnya, Lampu Isyarat Pejalan Kaki Kuasa Rendah FAMA yang diterbitkan mempunyai konfigurasi 200 mm dan 300 mm dengan kuantiti LED yang berbeza dan spesifikasi penggunaan kuasa. Model 200 mm menyenaraikan 66 LED merah atau 96 hijau bergantung pada konfigurasi, manakala model 300 mm menyenaraikan 80 LED merah atau 78 hijau untuk varian yang ditentukan.

Ini menunjukkan mengapa membandingkan produk hanya dengan jumlah watt boleh mengelirukan. Soalan yang betul ialah sama ada konfigurasi yang dipilih menyediakan paparan isyarat yang diperlukan sambil memenuhi keperluan elektrik dan penyelenggaraan projek.

Untuk projek jalan berskala besar, pembeli kemudiannya boleh mengira kos operasi yang dijangka menggunakan kuasa undian sebenar, bilangan unit dipasang, waktu operasi dan tempoh perkhidmatan projek.

Bagaimana FAMA Mendekati Projek Isyarat Pejalan Kaki dan Pengangkutan Pintar

Yangzhou FAMA Intelligent Equipment Co.,Ltd. (FAMA) meletakkan dirinya sebagai penyedia penyelesaian pengangkutan pintar bersepadu, dengan misi korporat yang berpusat pada menjadikan perjalanan lebih selamat dan lebih bijak.

Trafik FAMA menyediakan penyelesaian dalam kawalan isyarat pintar, keselamatan trafik pintar dan tiang pintar pelbagai fungsi 5G, sambil turut menyediakan perkhidmatan termasuk pengoptimuman masa isyarat lalu lintas serta operasi dan penyelenggaraan.

Dalam aplikasi kawalan isyarat pintar, FAMA menyepadukan teknologi seperti gegelung, geomagnetisme, RFID, radar dan pengenalan visual untuk memantau lalu lintas dan aliran pejalan kaki serta menyokong strategi kawalan isyarat trafik. Perspektif sistem yang lebih luas ini adalah relevan apabila lampu isyarat pejalan kaki digunakan sebagai sebahagian daripada persimpangan pintar dan bukannya sebagai lampu terpencil.

Bagi pembeli yang perlu menyemak konfigurasi produk sebenar, FAMA menyediakan Rangkaian Produk Lampu Isyarat dengan lampu isyarat pejalan kaki dan peralatan isyarat lalu lintas yang lain. Portfolio Projeknya juga boleh disemak apabila menilai pengalaman infrastruktur trafik syarikat.

FAMA - Perusahaan Peneraju Dalam Industri Lampu Isyarat Trafik China

Untuk Lampu Isyarat Pejalan Kaki Kuasa Rendah, spesifikasi penting tidak terhad kepada watt lampu. Reka bentuk litar mesh menentukan bagaimana kesalahan LED individu terkandung. Pemacu arus malar mengawal arus operasi LED. Reka bentuk bekalan kuasa dan faktor kuasa mempengaruhi prestasi elektrik. Ciri THD dan EMC menjadi relevan apabila isyarat berkongsi persekitaran elektrik dengan peralatan persimpangan lain. Papan lampu, manik lampu LED, kanta, bekalan kuasa, dan mangkuk lampu kemudiannya perlu berfungsi sebagai satu pemasangan produk yang lengkap.

Bagi pembeli isyarat trafik luar negara, kontraktor kejuruteraan jalan raya, jabatan pengurusan trafik dan penyepadu sistem pengangkutan pintar, parameter ini memberikan asas yang lebih praktikal untuk memilih papan tanda lampu isyarat pejalan kaki. Daripada bergantung pada tuntutan umum seperti "penjimatan tenaga" atau "berkualiti tinggi", keputusan perolehan boleh berdasarkan ciri elektrik yang boleh diukur, reka bentuk pengendalian kerosakan, spesifikasi alam sekitar, keperluan paparan dan pertimbangan penyelenggaraan kitaran hayat.
